Redes IEC 61850
La normativa IEC 61850 es un estándar internacional desarrollado para la automatización de subestaciones eléctricas y, más ampliamente, para los sistemas de automatización en redes de potencia. Su objetivo principal es permitir la interoperabilidad entre equipos de distintos fabricantes mediante un modelo de datos común y servicios de comunicación estandarizados.
IEC 61850 se ha convertido en un marco de modelado y automatización, extendiendo su uso también a
- Plantas de Energía como Eólicas o Solares
- Centrales Eléctricas
- Redes Inteligentes de Energía Smart Grids
Estructura de red en IEC 61850
La arquitectura de red en IEC 61850 está diseñada para garantizar alta velocidad, interoperabilidad y alta disponibilidad en sistemas eléctricos, especialmente en subestaciones.
Nivel de Proceso (Process Level)
Es el nivel más cercano al equipo primario:
- Transformadores de corriente (TC)
- Transformadores de tensión (TT)
- Interruptores
- Sensores
Nivel de Bahía (Bay Level)
Consolida datos de un gran número de enlaces ascendentes y los transmite a niveles superiores. Requiere alta confiabilidad y redundancia en caso de interrupciones.
Nivel de Estación (Station Level)
Es el nivel superior, donde se encuentran HMI, Servidores SCADA o Gateways hacia centros de control. Este nivel gestiona el envío de datos a SCADA o a la administración externa. La capacidad de gestionar grandes cantidades de datos es esencial, al igual que la ciberseguridad.
IEC 61850 utiliza principalmente:
- MMS (Manufacturing Message Specification) → Para supervisión y control.
- GOOSE (Generic Object Oriented Substation Event) → Para señales rápidas entre IEDs (protecciones).
IED (Intelligent Electronic Device)
Son los dispositivos electrónicos inteligentes (relés de protección, controladores, medidores, etc.) que implementan el modelo IEC 61850.
Una Red IEC 61850 típica incluye:
- Switches industriales gestionables
- VLANs (separación de tráfico GOOSE, SV, MMS)
- Sincronización horaria (IEEE 1588 PTP)
- Redundancia de alimentación
Topologías de Red y Redundancia de Comunicaciones:
- Estrella
- Anillo
- Anillo redundante con PRP o HSR
Protocolos de redundancia IEC 62439-3
- PRP (Parallel Redundancy Protocol)
- HSR (High-Availability Seamless Redundancy)

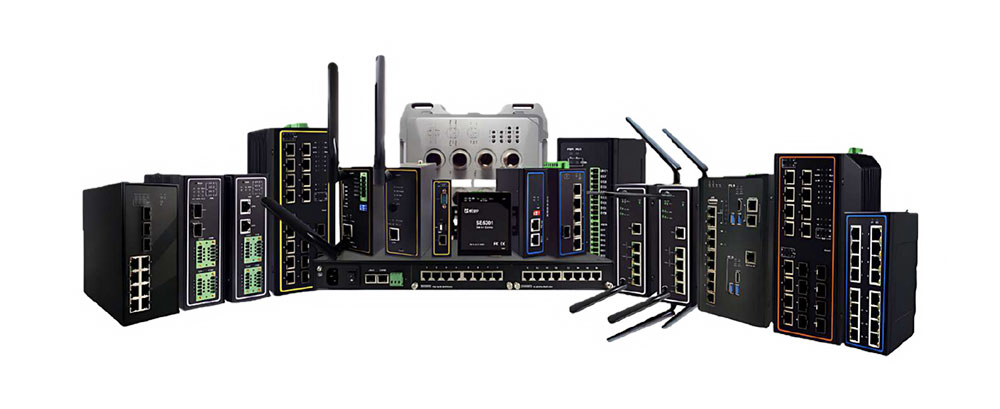

Equipos IEC 61850
Switches Industriales
Familia de Switches Ethernet Certificados IEC 61850. Versiones Managed con redundancia PRP / HSR
Gateways de Protocolo
Familia de extensores ethernet con capacidad PoE / PoE+ más allá de las distancias estándard
